Четырехрожковые консольные кронштейны предназначены для расположения четырех осветительных приборов на опорах освещения любого типа (граненые, круглоконические, трубчатые).

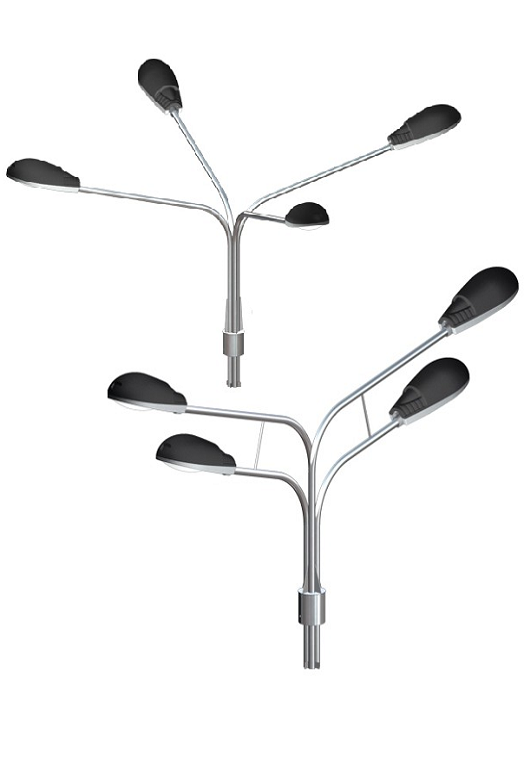

Конструктивно развороты кронштейнов с 4 рожками исполняются по схемам: «2 напротив 2» и «4 под углом 90 градусов». При этом угол разворота между рожками в вертикальной плоскости имеет диапазон от 0° до 180°, в связи с чем расположение светильников у четырехрожковых кронштейнов может иметь любую вариантность.
В зависимости от способа изготовления делятся на два типа: радиусный и угловой.
– Радиусный четырехрожковый кронштейн представляет собой четыре изогнутых под определенным углом трубы, соединенные между собой. Изготовление кронштейнов в «радиусном» исполнении возможно, если их линейные размеры составляют 500 мм и более.
– Угловой четырехрожковый кронштейн – это сварная конструкция, состоящая из 5 труб (1 основание и 4 луча) заданных размеров, сваренных под определенным углом. Основной особенностью угловых кронштейнов является возможность изготовления с малыми линейными размерами от 200 мм.
Как для радиусного, так и для углового кронштейнов угол наклона в горизонтальной плоскости может иметь различные варианты в диапазоне от 0 до 90°. По умолчанию кронштейны изготавливаются с углом 15°.
Высота конструкции четырехрожкового кронштейна варьируется от 200 до 2000 мм.
Вылет рожков кронштейна может составлять от 200 до 1500 мм.
Диаметр трубы: 48 мм, 57 мм.
Подача элeктpичecтвa к cвeтильникaм осуществляется внутренним способом.
Для крепления консольных четырехрожковых кронштейнов на опору освещения используются обечайки и шайбы. Существует два способа крепления четырехрожковых кронштейнов на опору освещения:
– Концевой способ
Кронштейн заводится в опору на 30 см, фиксация хвостовика кронштейна осуществляется с помощью стопорных болтов в его нижней части. Крепежный узел с обечайкой имеет цилиндрическую деталь, диаметр которой соответствует диаметру верхнего края опоры.
– Фланцевый способ
Фланцевый способ установки уличного кронштейна подразумевает крепление при помощи шайб. Хвостовик кронштейна, ограниченный круглой шайбой в нижней части, заводится на 30 см в верхнюю часть столба освещения. После установки в оголовок опоры конструкция фиксируется метизами.
