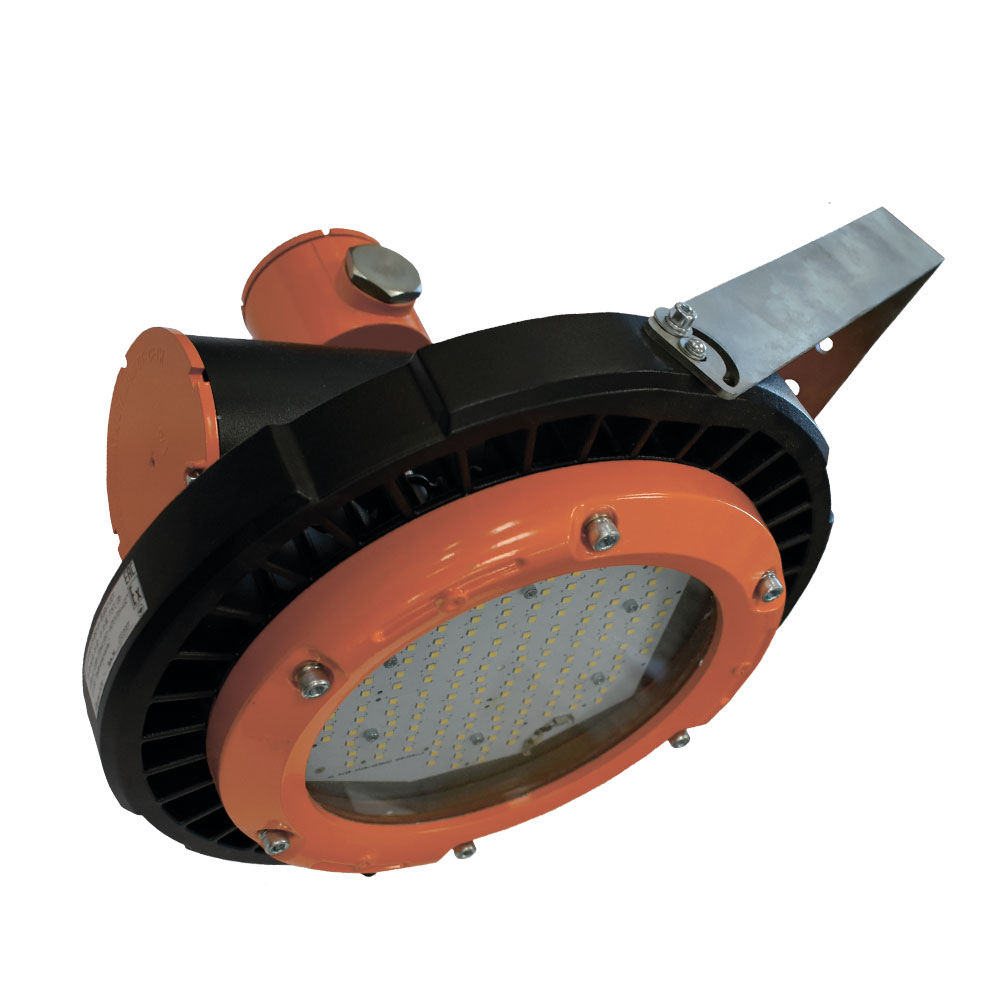

Светильники взрывозащищённые ДСП-78 предназначены для освещения взрывоопасных зон 1 и 2 классов по ГОСТ IEC 60079-10-1-2011, ГОСТ IEC 60079-10-2-2011, ГОСТ IEC 60079-14-2011, в соответствии с Ex-маркировкой.
Конструкция светильника состоит из светодиодного модуля защищеного закалённым стеклом или колпаком из боросиликатного стекла, внутри оболочки возможна установка вторичной оптикой из оптически прозрачного PMMA, с возможностью формирования необходимых кривых сил света (КСС). Источник питания или блок аварийного питания (при заказе светильника в аварийном исполнении) и клеммная колодка установлены внутри взрывонепроницаемой оболочки «db», которая также является вводным отделениям. Она представляет собой алюминиевый корпус выполненный методом экструзии с установленными резьбовыми кабельными вводами и резьбовыми торцевыми крышками. Имеется наружный заземляющий контакт.
Исполнение по взрывозащите:
1Ex db IIC T6 Gb/Ex tb IIIC T75ºС Db ;
1Ex db IIC T5 Gb/Ex tb IIIC T90ºС Db;
1Ex db IIC T5 Gb/Ex tb IIIC T100ºС Db;
1Ex db IIC T6 Gb/Ex tb IIIC T80ºС Db
|
Модель
|
ДСП-78 |
|
Заводская гарантия, лет
|
5 |
|
Потребляемая мощность, Вт
|
60, 70, 80, 90, 100, 110, 120, 130, 140, 150 |
|
Габаритные размеры (ДxШxВ), мм
|
323х323х280 |
|
Масса, кг
|
8 |
|
Эффективность, Лм/Вт
|
110, 120, 130 |
|
Световой поток светильника, Лм
|
8 400 - 19 500 |
|
Степень защиты
|
IP66, IP67 |
|
Диапазон питающего напряжения, В
|
100-264, AC / 142-370, DC |
|
Температура окружающей среды, °С
|
-60..+45 / -60..+60 |
|
Класс защиты от поражения электрическим током
|
I |
|
Корпус светильника
|
Алюминий |
|
Крепление
|
Кронштейн поворотный, Крепление на трубу G 3/4 |
|
Тип светодиодов
|
SMD |
|
Ресурс работы светильника не менее (>), час
|
100000 |
|
Коэффициент мощности / КПД, не менее (>), %
|
0,98, 0,9 |
|
Коэффициент пульсации светового потока, не более (<), %
|
1 |
Каждая модель новых светильников состоит из нескольких объединенных модулей различной мощности, позволяя подобрать освещение в соответствии с потребностями проекта. Широкий выбор оптических систем делает данную серию светильников универсальным решением для самых сложных задач.
Светильники оснащены регулируемым креплением типа скоба с наклоном до 60 градусов от вертикальной оси и 180 градусов в точке крепления светильника.
Модельный ряд состоит из двух, трёх, четырёх и шестимодульных версий светильников, с максимальной мощностью до 1440 Ватт и световым потоком до 208800 люмен. В каждой версии можно использовать любую из 11 доступных оптических систем.
