Трехрожковые консольные кронштейны предназначены для расположения трех осветительных приборов на опорах освещения любого типа (граненые, круглоконические, трубчатые).

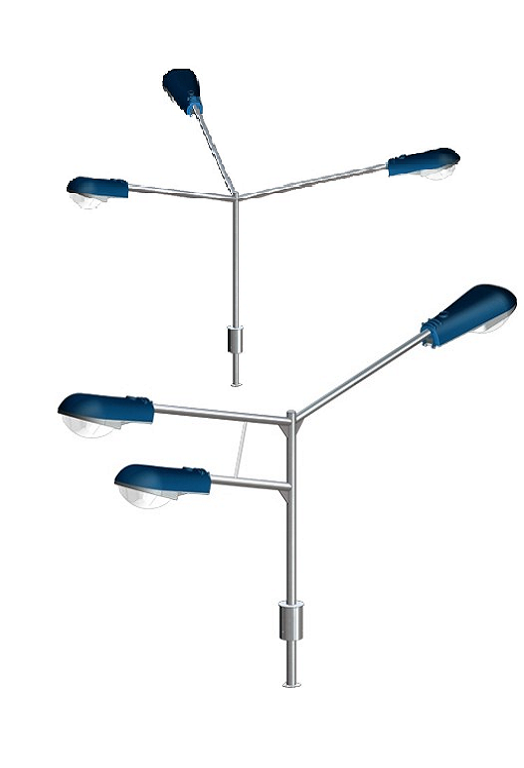

Конструктивно трехрожковые кронштейны исполняются в двух вариантах (в зависимости от расположения рожков): по схеме «2 напротив 1» и «3 под 120 градусов».
По способу изготовления трехрожковые кронштейны делятся на два типа: радиусный и угловой.
– Радиусный трехрожковый кронштейн представляет собой четыре изогнутых под определенным углом трубы, соединенные между собой. Изготовление кронштейнов в «радиусном» исполнении возможно, если их линейные размеры составляют 500 мм и более.
– Угловой трехрожковый кронштейн – это сварная конструкция, состоящая из 4 труб (1 основание и 3 луча) заданных размеров, сваренных под определенным углом. Основной особенностью угловых кронштейнов является возможность изготовления с малыми линейными размерами от 200 мм.
Как для радиусного, так и для углового кронштейнов угол наклона в горизонтальной плоскости может иметь различные варианты в диапазоне от 0 до 90 градусов. По умолчанию кронштейны изготавливаются с углом 15°.
Высота конструкции трехрожкового кронштейна варьируется от 200 до 2000 мм.
Вылет рожков кронштейна может составлять от 200 до 2000 мм.
Диаметр трубы: 48 мм, 57 мм.
Подача электричества к светильникам осуществляется внутренним способом.
Для крепления консольных трехрожковых кронштейнов на опору освещения используются обечайки и шайбы. Существует два способа крепления трехрожковых кронштейнов на опору освещения:
– Концевой способ
Кронштейн заводится в опору на 30 см, фиксация хвостовика кронштейна осуществляется с помощью стопорных болтов в его нижней части. Крепежный узел с обечайкой имеет цилиндрическую деталь, диаметр которой соответствует диаметру верхнего края опоры.
– Фланцевый способ
Фланцевый способ установки уличного кронштейна подразумевает крепление при помощи шайб. Хвостовик кронштейна, ограниченный круглой шайбой в нижней части, заводится на 30 см в верхнюю часть столба освещения. После установки в оголовок опоры конструкция фиксируется метизами.
