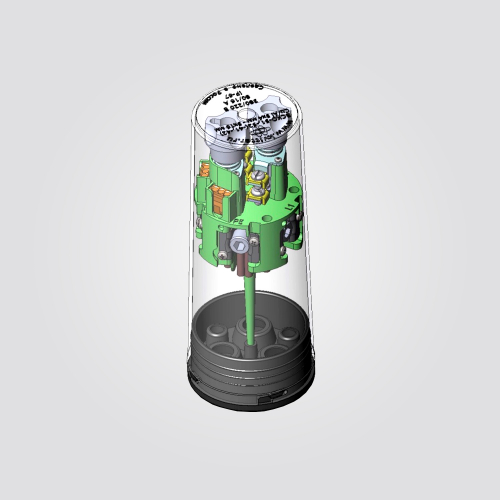

За счёт применения клеммной колодки револьверного типа мы обеспечили расключение 3-х кабельных линий сечением 5×16мм2 в минимально-возможном размере бокса с диаметром 70 мм. Кабельно-зажимная колодка представляет собой монолитный элемент с расположением клемм в одной плоскости по кругу 360° и жёсткостью конструкции дающей двукратный запас на усилие затяжки — 25 Нм.
Наличие секции для расключения питающего кабеля позволяет не использовать в проекте кабельные муфты для данного соединения. Эластичный кабельный ввод из термоэластопласта Sirlon DNPT с жёсткой резьбовой закладной позволили отказаться от крепежа и при этом увеличить степень защиты изделия. Сочетание указанных характеристик в одном изделии не имеет аналогов на рынке.
| Технические характеристики | БКС | БКЗ |
| Степень защиты изделия | IP-67 | IP-68 |
| Сальниковый ввод | Двусторонний / реверсивный | Двусторонний / реверсивный + диэлектрический компаунд |
| Функция заземления корпуса опоры освещения | подключение РE провода до 16 мм2 от корпуса опоры | |
| Функция заземления экрана бронированного кабеля | пружинным зажимом с гибким плоским заземляющим проводником | |
| Тип и материал крепежа | Стандартный крепёж марки DIN 7981 кислотостойкая нержавеющая сталь марки А2 | |
| Минимальный внутренний диаметр колонн освещения | 70 мм | |
| Минимальный размер лючка | 250x70 мм | |
| Габаритные размеры (ШхВхГ) | 70х180х70 мм | |
| Материал корпуса | полиамид PA66/6 (усиленный на 30% стекловолокном | |
| Ударопрочность изделия | 10 Дж | |
| Защита от контакта с токопроводными частями | второго типа | |
| Кол-во предохранителей | 1 или 2 шт | |
| Номинальный ток предохранителя, In | 2А, 6A, 10A или 16A | |
| Диапазон сечений питающего кабеля | Cu/Al 3 кабеля от 5х2,5мм2 до 5х16мм2 либо 3 кабеля от 4х2,5мм2 до 4х16мм2 | |
| Параметр сальникового ввода (сечение кабеля) | 3 ввода до 24 мм каждый | |
| Диапазон сечений кабеля линий освещения | Cu от 3х1мм2 до 3х2,5мм2 | |
| Номинальный ток щитков | 80А | |
| Номинальное напряжение изоляции | 10 kA | |
| Вес нетто (кг) / объём (м3) | 0,4/ 0,01 | |
Бокс поставляется комплектным изделием готовым к использованию, с выполненными внутренними расключениями. В комплектацию входит:
Щитки соединительные для кабеля в опоры освещения от 100 мм.
| Наименование щитка | Вх. сечение провода | Предохранитель | Код продукта |
|---|---|---|---|
| Серия БКС. IP-67 | |||
| Вводной бокс БКС-100 | 3 кабеля от 5х2,5 мм2 до 5х16 мм2или 3 кабеля от 4х2,5 мм2 до 4х16 мм2 | 1шт/2А | БКС-102 |
| Вводной бокс БКС-100 | 3 кабеля от 5х2,5 мм2 до 5х16 мм2или 3 кабеля от 4х2,5 мм2 до 4х16 мм2 | 1шт/6А | БКС-106 |
| Вводной бокс БКС-100 | 3 кабеля от 5х2,5 мм2 до 5х16 мм2или 3 кабеля от 4х2,5 мм2 до 4х16 мм2 | 1шт/10А | БКС-110 |
| Вводной бокс БКС-100 | 3 кабеля от 5х2,5 мм2 до 5х16 мм2или 3 кабеля от 4х2,5 мм2 до 4х16 мм2 | 1шт/16А | БКС-116 |
| Вводной бокс БКС-200 | 3 кабеля от 5х2,5 мм2 до 5х16 мм2или 3 кабеля от 4х2,5 мм2 до 4х16 мм2 | 2шт/2А | БКС-202 |
| Вводной бокс БКС-200 | 3 кабеля от 5х2,5 мм2 до 5х16 мм2или 3 кабеля от 4х2,5 мм2 до 4х16 мм2 | 2шт/6А | БКС-206 |
| Вводной бокс БКС-200 | 3 кабеля от 5х2,5 мм2 до 5х16 мм2или 3 кабеля от 4х2,5 мм2 до 4х16 мм2 | 2шт/10А | БКС-210 |
| Вводной бокс БКС-200 | 3 кабеля от 5х2,5 мм2 до 5х16 мм2или 3 кабеля от 4х2,5 мм2 до 4х16 мм2 | 2шт/16А | БКС-216 |
| Серия БКЗ. IP-68 | |||
| Вводной бокс БКЗ-100 | 3 кабеля от 5х2,5 мм2 до 5х16 мм2или 3 кабеля от 4х2,5 мм2 до 4х16 мм2 | 1шт/2А | БКЗ-102 |
| Вводной бокс БКЗ-100 | 3 кабеля от 5х2,5 мм2 до 5х16 мм2или 3 кабеля от 4х2,5 мм2 до 4х16 мм2 | 1шт/6А | БКЗ-106 |
| Вводной бокс БКЗ-100 | 3 кабеля от 5х2,5 мм2 до 5х16 мм2или 3 кабеля от 4х2,5 мм2 до 4х16 мм2 | 1шт/10А | БКЗ-110 |
| Вводной бокс БКЗ-100 | 3 кабеля от 5х2,5 мм2 до 5х16 мм2или 3 кабеля от 4х2,5 мм2 до 4х16 мм2 | 1шт/16А | БКЗ-116 |
| Вводной бокс БКЗ-200 | 3 кабеля от 5х2,5 мм2 до 5х16 мм2или 3 кабеля от 4х2,5 мм2 до 4х16 мм2 | 2шт/2А | БКЗ-202 |
| Вводной бокс БКЗ-200 | 3 кабеля от 5х2,5 мм2 до 5х16 мм2или 3 кабеля от 4х2,5 мм2 до 4х16 мм2 | 2шт/6А | БКЗ-206 |
| Вводной бокс БКЗ-200 | 3 кабеля от 5х2,5 мм2 до 5х16 мм2или 3 кабеля от 4х2,5 мм2 до 4х16 мм2 | 2шт/10А | БКЗ-210 |
| Вводной бокс БКЗ-200 | 3 кабеля от 5х2,5 мм2 до 5х16 мм2или 3 кабеля от 4х2,5 мм2 до 4х16 мм2 | 2шт/16А | БКЗ-216 |
| Опциональные комплектующие. | |||
| Комплект для заземления экрана бронированного кабеля | 1х10 мм2 | L=15 см | PE-15 |
| PE-провод для заземления корпуса опоры освещения |
1х10 мм2 | L=40 см | PE-40 |
В комплектацию вводных боксов серии БКЗ входит комплект диэлектрического компаунда
