Светильники взрывозащищённые ДСП-25Ех предназначены для освещения взрывоопасных зон 1 и 2 классов по ГОСТ IEC 60079-10-1-2011, ГОСТ IEC 60079- 10-2-2011, ГОСТ IEC 60079-14-2011, в соответствии с Ex-маркировкой.

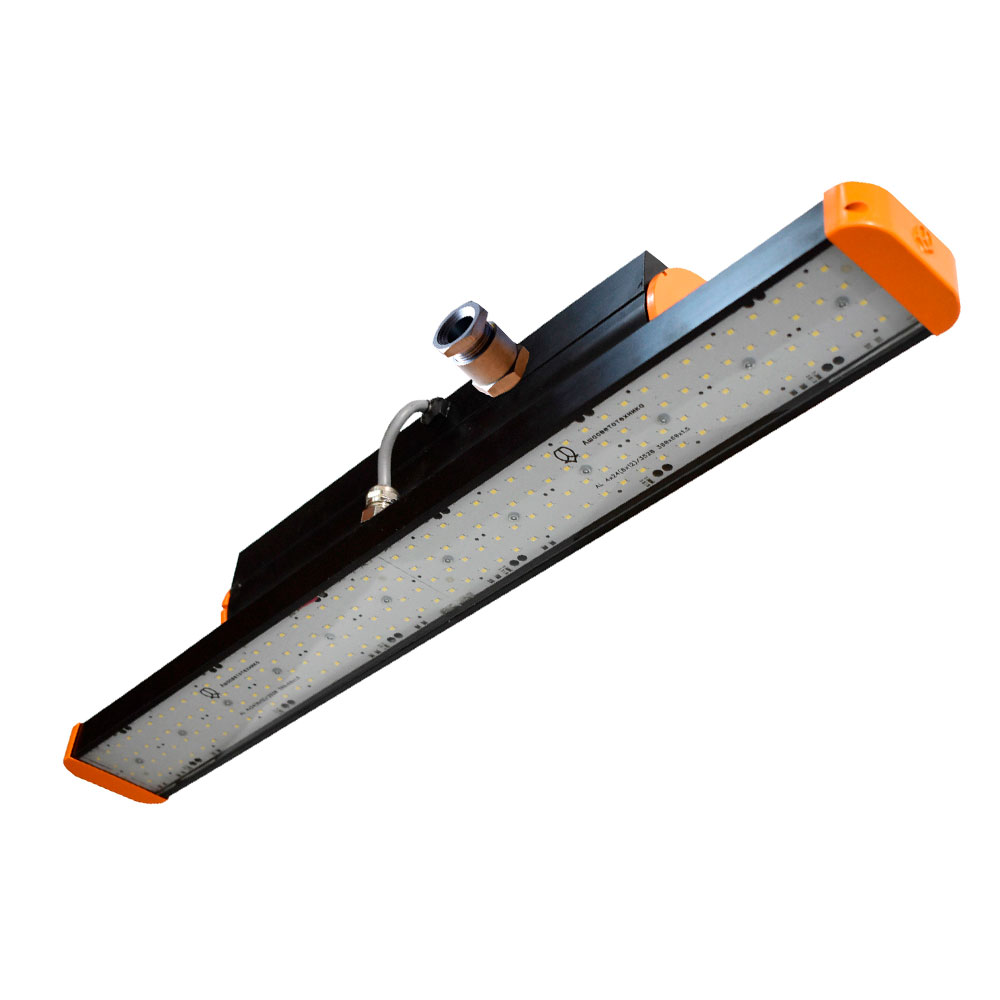

Конструкция светильника состоит из герметичного, алюминиевого корпуса выполненного методом литья под давлением, с защитным полимерным покрытием. Светодиодный модуль защищен закалённым стеклом. Источник питания установлен внутри корпуса. Вводное отделение представляет собой корпус, с расположенной внутри клеммной колодкой и наружным заземляющим контактом.
Исполнение по взрывозащите:
1Ех db mb IIС T6 Gb/ Ex mb tb IIIC T80оC Db (15, 20, 25, 30, 40, 50, 60, 70, 80, 90, 100, 120 Вт) при -60..+55оС
1Ex db mb IIC T5 Gb/ Ex mb tb IIIC T85оC Db (15, 20, 25, 30, 40, 50, 60, 70, 80, 90, 100, 120 Вт) при -60..+60оС
Технические условия:ТУ16-2024 ДБИШ.676259.049 ТУ
|
Модель
|
ДСП-25Ех (1Ех) |
|
Заводская гарантия, лет
|
5 |
|
Потребляемая мощность, Вт
|
15, 20, 25, 30, 50, 60, 70, 80, 90, 100, 110 |
|
Габаритные размеры (ДxШxВ), мм
|
335х98х110, 635х98х110, 935х98х110, 1235х98х110 |
|
Масса, кг
|
2,9, 3,0, 4,8, 4,0, 3,9, 4,9, 5,7 |
|
Эффективность, Лм/Вт
|
120, 130, 140 |
|
Световой поток светильника, Лм
|
1800-19200 |
|
Степень защиты
|
IP66, IP67 |
|
Диапазон питающего напряжения, В
|
176-240 /100-264 AC |
|
Температура окружающей среды, °С
|
-60..+60; -60..+55 |
|
Класс защиты от поражения электрическим током
|
I, II |
|
Корпус светильника
|
Алюминий |
|
Крепление
|
Подвес, Кронштейн поворотный, Консоль |
|
Тип светодиодов
|
SMD |
|
Ресурс работы светильника не менее (>), час
|
100000 |
|
Коэффициент мощности / КПД, не менее (>), %
|
0,98 |
|
Коэффициент пульсации светового потока, не более (<), %
|
1 |
|
Индекс цветопередачи, не менее (>), Ra
|
80 |
|
Угол излучения, °
|
120 |
|
Коррелированная цветовая температура, К
|
2700 - 6500 |
|
Частота питающей сети, Гц
|
50, 50 |
Каждая модель новых светильников состоит из нескольких объединенных модулей различной мощности, позволяя подобрать освещение в соответствии с потребностями проекта. Широкий выбор оптических систем делает данную серию светильников универсальным решением для самых сложных задач.
Светильники оснащены регулируемым креплением типа скоба с наклоном до 60 градусов от вертикальной оси и 180 градусов в точке крепления светильника.
Модельный ряд состоит из двух, трёх, четырёх и шестимодульных версий светильников, с максимальной мощностью до 1440 Ватт и световым потоком до 208800 люмен. В каждой версии можно использовать любую из 11 доступных оптических систем.
